電動V型開關球閥 | CHVQ940F

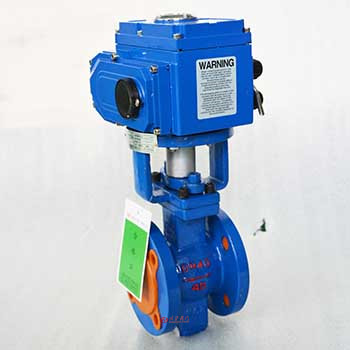

電動V型開關球閥圖片

電動V型開關球閥 產品說明
電動V型開關球閥閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。具有流通能力大，調節精度高，可調比大，密封性能好等特點。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業，制糖、石油、化工、冶金等工業自動控制系統中。
電動V型開關球閥配AC220V、DC24V、AC380V開關型電動執行器，帶無源觸點反饋。也可以配智能型電動執行器，實現智能化現場操作功能。

電動V型開關球閥 技術參數
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力 PN1.6、2.5、4.0、6.4MPa
強度試驗 2.4～9.6MPa
密封試驗 1.76～7.0MPa
流量特性 近似等百分比、直線特性
閥板轉角（度） 0°～至90°（可調）
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%		 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度） 8.5～30 36～60
可調節比 250:1 300:1
基本誤差 全行程的≤±2%
回差 全行程的≤±2%
死區 全行程的≤0.8%
輸入信號 4～20mA DC
輸出信號 4～20mA DC
電動V型開關球閥 連接尺寸
公稱通徑mm DN15-DN300
材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti
球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚苯
填料 聚四氟乙烯 柔性石墨
適用 工況 適用介質 蒸汽、水、油品 醋酸類
適用溫度 -28℃ - 300℃

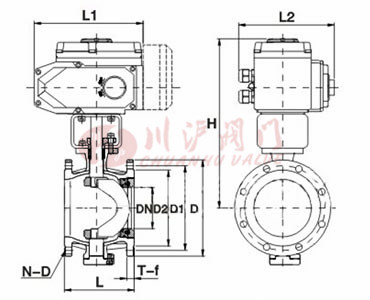

電動V型開關球閥 結構尺寸圖

電動V型開關球閥結構圖

電動V型開關球閥 連接尺寸
主要外形尺寸-PN16（16bar）
公稱通徑
DN		 連接尺寸mm 執行器選配
L L1 L2 H D D1 D2 T N-D
25 102 165 150 245 115 85 65 14 4-18 CHV-005 CHQ-010
32 102 165 150 255 135 100 78 16 4-18 CHV-010 CHQ-010
40 114 165 150 260 145 110 85 16 4-18 CHV-020 CHQ-015
50 124 165 150 270 160 125 100 16 4-18 CHV-020 CHQ-020
65 145 190 170 300 180 145 120 18 4-18 CHV-040 CHQ-030
80 165 190 170 305 195 160 125 20 8-18 CHV-060 CHQ-030
100 194 190 170 315 215 180 155 20 8-18 CHV-080 CHQ-040
125 213 270 220 370 245 210 185 22 8-18 CHV-100 CHQ-050
150 229 270 220 390 280 240 210 24 8-23 CHV-120 CHQ-060
200 243 270 220 415 335 295 265 26 12-23 CHV-140 CHQ-080
250 279 270 220 465 405 355 320 30 12-25 CHV-160 CHQ-090
300 338 270 220 490 460 410 375 30 12-25 CHV-100 CHQ-100

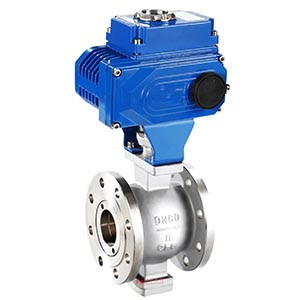

電動V型調節球閥圖片

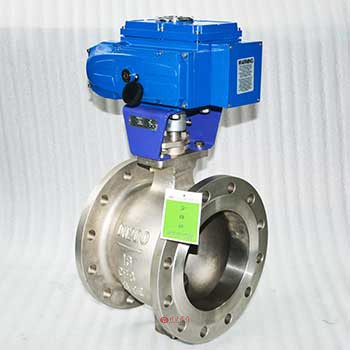

電動V型開關球閥圖片 電動V型開關球閥圖片
